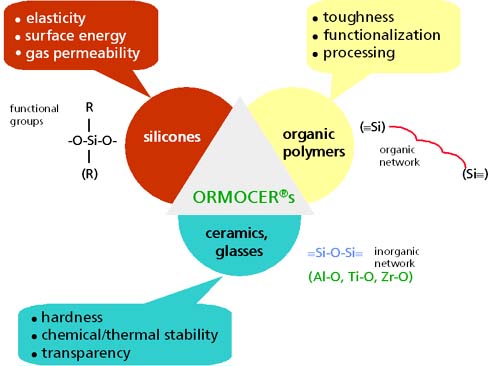

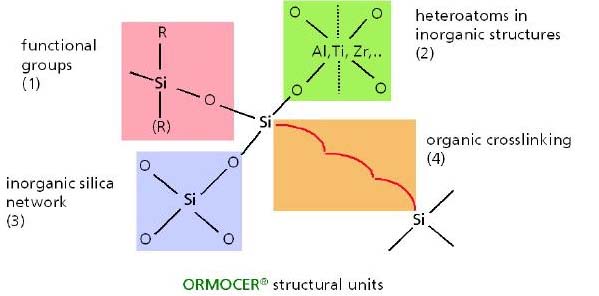

PPT-001의 기본 구성

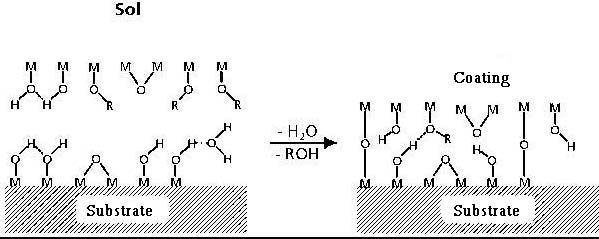

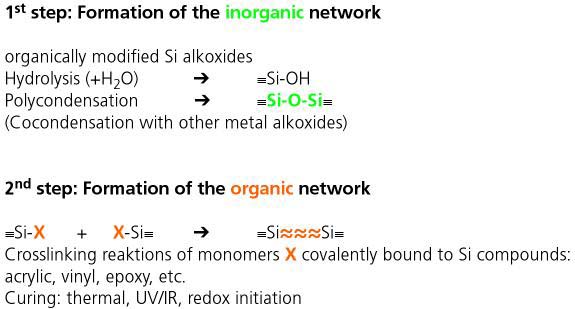

PPT-001의 기본 화학 반응

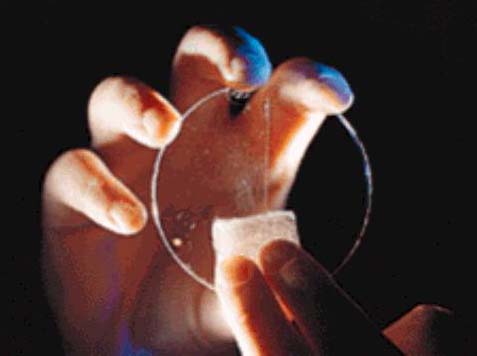

PPT-001의 내마모성

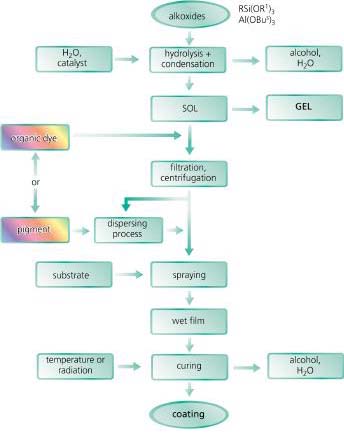

PPT-001의 제조 공정

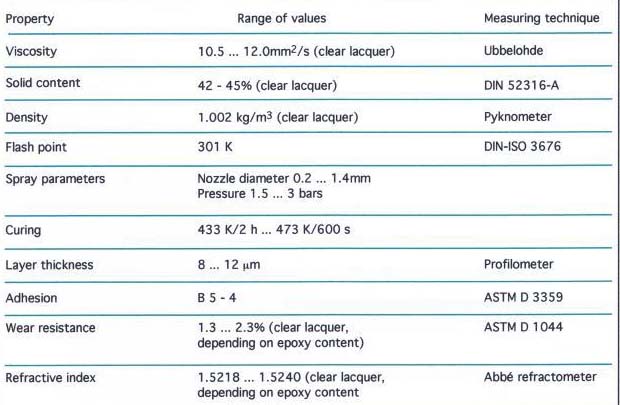

PPT-001의 물성 및 작업 조건

1. Coating substrates : CR-39, NK-55
2. Etching condition   : 10% NaOH (60℃) / 10min / Ultrasonication
3. Coating condition   : 11-12℃ / Cleaning Room Bath / 0.5㎛ filtering
4. Curing condition     : 70℃ / 10min, 110℃ /120min
5. Delamination condition(박리 조건) : 10% NaOH (60℃) / 20min / Ultrasonication
                                  * 박리액은 별도 제공 가능함

PPT-001 사용법

1. 물성 및 작업 온도

항 목	PPT-001	비 고
고형분(wt%)	28 ~ 33	110℃ x 120분
점 도 (cps)	2.0 ~ 4.0	모세관점도계,11℃
비 중	0.965 ~ 0.980	부침비중계, 11℃
P H	3.0 ~ 5.0	25℃
경 도	＞8H	연필 경도계
Hot water Resistance	pass	90℃
부 착 력	pass	Nichiban 5회
내 마 모 성	pass	# 0000 / 1kg
굴 절 률	1.529	Ellipsometer
두 께	3μ
항 목	작업 조건	비 고
코팅 액 온도	11 ~ 13℃
기재 예열 온도	45 ~ 55℃	Dip-Coating
1차 건조 조건	70℃/10min	전기 Oven
2차 경화 조건	110℃/120min	전기 Oven
Dip 방법	70m/m Lens 35초 ↑

2. 작업 시 주의 사항

1. 보충 용매는 메탄올과 아세틸 아세톤이며, 메탄올 : 아세틸 아세톤을 대략 4:1로 함. 경우에 따라서는 용매로 에탄올, 이소프로판올을 사용해도 무방함.
2. 작업은 습도 60 이하에서 해야 하며, 액의 비중은 0.965-0.980의 범위 내에서 관리함. 비중이 이 범위를 벗어났다고 하여 큰 문제가 생기는 것은 아니며, 비중을 낮게 관리함으로서 액을 경제적으로 사용할 수 있을 것임.
3. 코팅 막 박리는 가성 소다 (10%)를 사용하며, 온도는 70℃를 넘게 하지 말고, 초음파를 사용하면 시간을 단축시킬 수 있음.
4. 액 보관은 4℃의 건냉, 암소에서 함. 보관 온도가 높을수록 수명이 단축됨.
5. 액의 피부 접촉 시 수 시간 내에 흐르는 물로 씻어야 하고, 눈에 들어 간 겨우 즉시 씻어야 함.
6. 작업 시는 0.5㎛ 필터를 사용하여 계속 공기 중에서 유입 된 이물들을 제거해 주어야 함.
7. 액 자체에서 발생하는 이물을 없으며, 대기 중의 수분이 액과 잘 섞이지 않아 이물 형태로 보이는 경우는 생길 수도 있음
