NEW SE - CENO FILTER

* PRE-CAT FILTER

* CONTINEOUS BACK WASHING SAND FILTER

세척수 및 폐수를 재사용 함으로 원가 절감은 물론

환경 오염이 전혀 없는 반영구적인 공업용 정수기

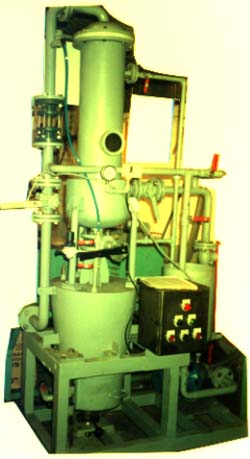

NEW SE-CENO PRE-COAT FILTER

Ⅰ특 징(Characteristic)

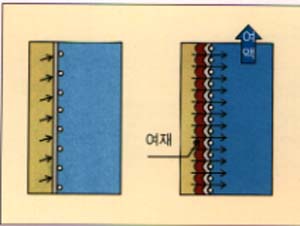

    1. Pre-Coating

        Filter Element에 Coating여재인 규조토 Cellulose 및

        Activated Carbon 분말등이 함유된 용액을  Circulation 시켜

        Filter Element 외벽에 Pre-Coating 층을 형성 시킵니다.

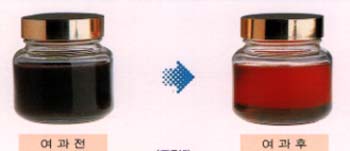

    2. Filtration

        Filter Element 의 Pre-Coating 후, 폐액을 Pumping 하여

        Filter를 통과 시켜서 폐액중의 미세한 Particle(0.5um 이하)까지 완벽하게

        제거할 수 있습니다.

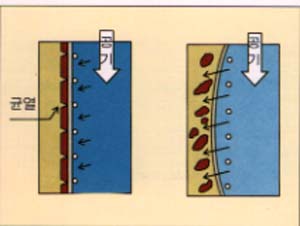

     3. Filter Back Washing

        Filteration 이 진행됨에 따라 Pre-coating층에 찌꺼기가 쌓이게 되면

        압력이 상승 하고, 일정한 압력에 도달되면 Back Washing Cycle로 넘어가서

        압축공기에 의해 Filter Element가 깨끗이 청소되어, 다시 Pre-coating Cycle로

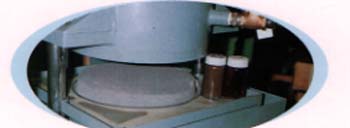

        넘어가며, 분리된 Sludge는 운전중 Drying Unit에서 탈수 제거 됩니다.

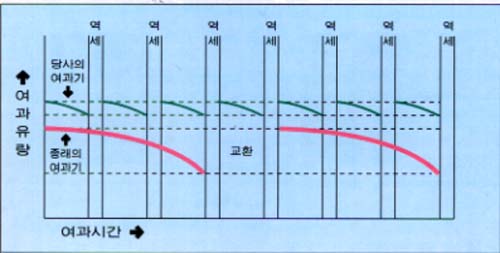

     4. Filter Element 의 반 영구적 사용

        소량 및 대용량 까지 Filtration이 가능하며 세척수, 각종산업 폐수 및 오염된

        오일등으로부터 Sludge를 제거한 후 방류 없이 재 사용할수 있으며 Filter Element으

        교환없이 계속 사용할수 있습니다.

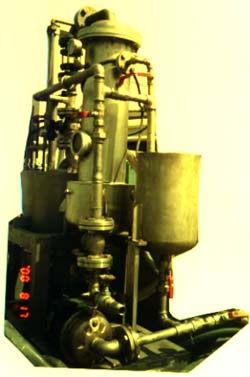

     5. 전공정은 SKID MOUNTING으로 되어 있어 좁은 공간에 설치, 운전이 용이하며

        고객의 요구에 따라 수동, 반자동, 전자동 운전방법 및 대상액을 고려하여 적절한

        재질을 선정하며, 처리 용량은 1m3/Hr부터 최고 300m3/Hr까지 가능합니다.

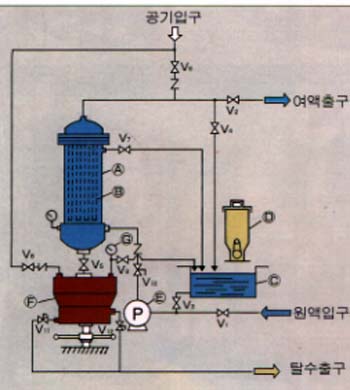

Ⅱ. Flow Diagram



A. Filter Housing B. Precoat Material C. Material Drum E. Pump F. Dewatering Drum G. Presure Gauge

V1.  Inlet Valve V2.  Outlet Valve V3.  Precoating Inlet Valve V4.  Precoating Outlet Valve V5.  Butterfly Valve V6.  Back washing Air Valve V7.  Air Vent Valve V8.  Dewatering Air Valve V9.  Dewatering air Vent Valve V10. Flow Control Valve V11. Dewatering Drain Valve V12. Drain Valve

Ⅲ. 표준 사양개요/표준재질/TYPE별 기능

     1. Standard Specification

Model	Flow rate	Filtering net Areat	Filter Housing	Power	Weight	DEMENSION (WXLXH)
SJ-10	5-6m3/Hr	1.0m2	230Ømm	0.75-1.5kW	300Kg	1,180X890X2,180mm
SJ-25	12-15m3/Hr	2.5m2	350Ømm	1.5-2.2kW	500Kg	1,720X1,335X2,470mm
SJ-40	20-23m3/Hr	4.0m2	350Ømm	2.2-3.7kW	600Kg	1,720X1,350X2,900mm

     2. Standard material

        - 스텐레스 (SUS304,316등)

        - 철 + 특수도장

        - 철 + 경질고무 라이닝

        - FRP

        - P.P등

     3. TYPE 별 기능

                                                                                                             O Auto    # Manual

TYPE	Operation mode	Filtering	Water Removal	Precoat Material Patin	Cake Removal
Manual	M(MANUAL)	#	#	#	#
Auto	SA(SEMI AUTO)	O	O	#	#
	TA(TECHNICAL AUTO)	O	O	O	#
	FA(FULL AUTO)	O	O	O	O

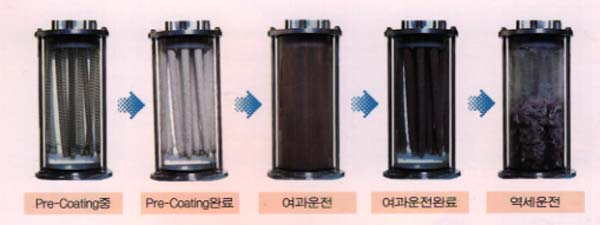

Ⅳ. SEQUENCE from pre-coat to back washing

◎ Contineous Back Washing Sand Filter

     특  징

       기존 Sand Filter는 하.폐수처리의 고도처리를 위해 오랜동안 사용된 방식으로, 역 세척시에는

        System을 정지해야 하는 단점이 있었으나, SE-CENO Filter는 다음과 같은 특징이 있습니다.

        1. 여과와 역세가 동시에 진행되는 완전 연속 자동 세정방식으로 막힘이 발생하지 않습니다.

        2. 역세 후 Sludge 가 발생하지 않아 양질의 여과수를 얻을수 있습니다.

        3. 역세정시 약간의 압축공기만 필요하므로 설비가 간단하고 관리가 용이하며 Compact 합니다.

        4. 고농도 고점도 오탁수라도 막힘없이 여과처리가 가능하며 처리효율이 아주 높습니다.

        5. 음용수 (Portable Water)의 처리도 가능하며, 처리수의 수질은 부유물질 농도 2mg/1이하가 가능합니다.
